Groved vs. Deep Groove kuličková ložiska: klíčové rozdíly a aplikace

I. Úvod

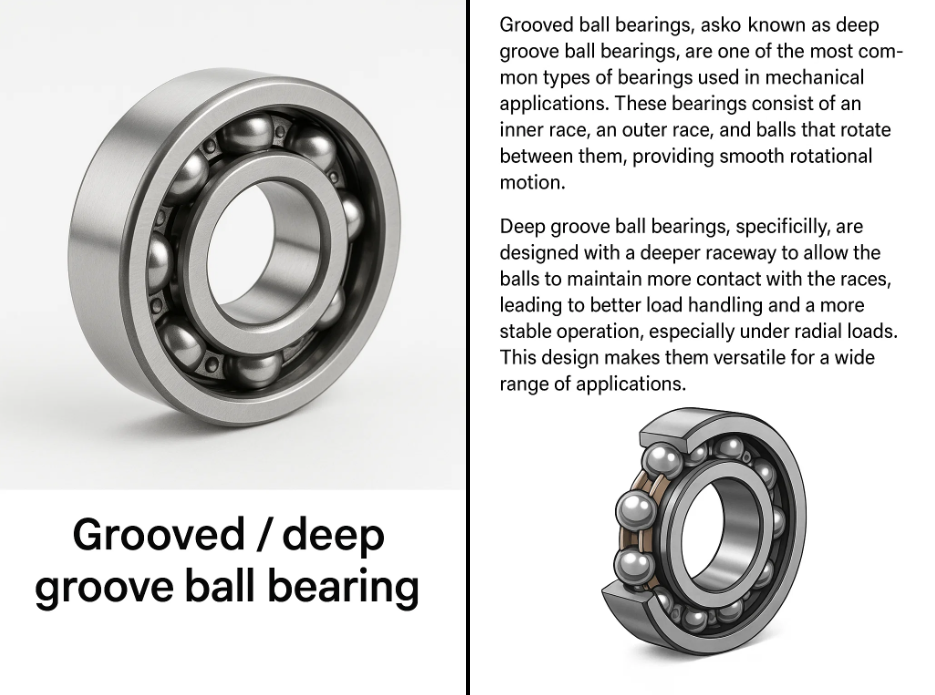

A. Stručně definujte drážkovaná a hluboká kuličková ložiska

Drážkovaná kulička , známé také jako Deep Groove Colle Louts, jsou jedním z nejběžnějších typů ložisek používaných v mechanických aplikacích. Tato ložiska se skládají z vnitřní rasy, vnější rasy a koulí, které se mezi nimi otáčí, což poskytuje hladký rotační pohyb. „Groove“ odkazuje na hlubší závodník v designu, který pomáhá pojmout vyšší zatížení a nabízí plynulejší pohyb.

Konkrétně jsou navržena hluboká kuličková ložiska s hlubšími závody, které umožňují míčům udržovat větší kontakt s závody, což vede k lepší manipulaci s zatížením a stabilnějším provozem, zejména při radiálním zatížení. Tento design je činí všestrannými pro širokou škálu aplikací.

B. Zdůrazněte důležitost pochopení jejich rozdílů

Pochopení rozdílů mezi drážkovanými (hlubokými drážkovými) kuličkovými ložiskami a jinými typy, jako jsou válcová ložiska válců, je rozhodující pro výběr pravého ložiska pro konkrétní aplikace. Výběr typu správného ložiska může ovlivnit výkon, dlouhověkost a účinnost ve strojích, od vysokorychlostních operací v elektrických motorech po těžká využití ve strojích. Uznáním konkrétních výhod a omezení každého typu mohou inženýři přijímat informovanější rozhodnutí, která přispívají ke spolehlivosti a nákladové efektivitě jejich návrhů.

Ii. Hluboká ložiska kuliček

A. Popište design a strukturu

Hluboká ložiska kuliček jsou jedním z nejjednodušších a nejvšestrannějších návrhů ložisek. Jejich základní struktura se skládá ze tří hlavních složek:

1. Vnitřní rasa : Vnitřní kroužek, který se hodí na šachtu.
2. Vnější rasa : Vnější kroužek, který se hodí do pouzdra.
3. Koule : Sada ocelových nebo keramických koulí, které se valí mezi vnitřní a vnější závody.

Raceway (Groove) v kuličkových ložiskách s hlubokým drážkou je navržena tak, aby byla hlubší než staardní kuličková ložiska. Tato hlubší drážka umožňuje větší kontakt mezi koulemi a závody, což zvyšuje zatížení a zvyšuje stabilitu. Droove je obvykle kruhová, což pomáhá snižovat tření během rotace.

Hluboká ložiska s hlubokými drážky jsou obvykle chráněna nebo utěsněna, aby chránila koule před nečistotami, vlhkostí a dalšími kontaminanty, což zajišťuje dlouhodobý výkon. Přicházejí v různých velikostech, přičemž nejběžnější je odrůda s jednou řadou, ačkoli jsou k dispozici také dvě a třířadové vzory.

B. Diskutujte o zatížení (radiální a axiální)

Zátěžová kapacita hlubokých drážkových ložisek je primárně radiální, ale také zahrnuje určité schopnosti zvládnout axiální (tahové) zatížení.

• Radiální zatížení : Toto je schopnost ložiska podporovat zátěže, která jsou kolmá na hřídel. Hluboká kulická ložiska mají dobrou radiální zatížení pro svou velikost a jsou schopni snadno zvládnout mírná radiální zatížení. Radiální zatížení je obvykle vyšší, když je ložisko navrženo s větší velikostí koule.

• Axiální zatížení : Na rozdíl od úhlových kontaktních ložisek mohou kulička s hlubokým drážkou také zvládnout axiální zatížení (zatížení rovnoběžně s šachtou), ale kapacita je relativně nižší. Axiální zatížení je omezená, protože koule nejsou v přímém kontaktu s závody v určitém úhlu jako v návrzích úhlových kontaktů.

Porovnání kapacity zatížení (příklad):

C. Běžné aplikace (elektrické motory, čerpadla)

Hluboká ložiska kuliček se široce používají v různých aplikacích kvůli jejich všestrannosti. Některé běžné aplikace zahrnují:

• Elektrické motory : Všestrannost a schopnost zvládnout radiální i axiální zatížení způsobují, že kulička s hlubokými drážky je ideální pro elektrické motory, které vyžadují hladký a nepřetržitý provoz.
• Čerpadla : U odstředivých čerpadel podporují ložiska s hlubokými drážky rotující hřídele a zároveň manipulují s mírným axiálním a radiálním zatížením.
• Domácnost spotřebiče : Ventilátory, pračky a další spotřebiče, které vyžadují hladkou rotaci, také těží z vlastností hlubokých drážkových kuliček.
• Automobilové aplikace : Alternátory, kola a další rotující díly ve vozidlech se pro jejich spolehlivost často spoléhají na kulička s hlubokým drážkou.

D. Výhody: všestrannost, vysokorychlostní schopnost, nízká údržba

Hluboká kulička s hlubokým drážkou nabízejí několik klíčových výhod:

1. Všestrannost : Tato ložiska lze použít v širokém rozsahu aplikací, včetně světelných i mírných systémů nesoucích zátěž. Jejich jednoduchý design je činí přizpůsobivými pro různá průmyslová odvětví.
2. Vysokorychlostní schopnost : Hluboká ložiska kuliček s hlubokým drážkou jsou schopna vysokorychlostní rotace s minimálním třením. Díky tomu jsou vhodné pro použití v elektrických motorech a strojích, které pracují při vysokých rychlostech.
3. Nízká údržba : Vzhledem k jejich zapečetěným nebo stíněným návrhům vyžadují ložiska s hlubokými drážky minimální údržbu a jejich životnost může být dlouhá, když je správně použita za vhodných podmínek.

E. Nevýhody: Nižší axiální zatížení ve srovnání s úhlovým kontaktním ložiskem

Navzdory jejich výhodám mají kuličková ložiska Deep Groove omezení:

1. Nižší axiální zatížení : I když dokážou zvládnout mírná axiální zatížení, jejich schopnost řídit tato zatížení je menší než u úhlových kontaktních ložisek. V aplikacích, kde jsou axiální zatížení významnější, jako jsou tahová ložiska, nemusí být nejlepší volbou hluboká kulička.
2. Omezené v těžkých aplikacích : Nejsou vhodné pro velmi vysokou kapacitu nesoucí zátěž, například v těžkých strojích, které vyžadují ložiska, která vydrží intenzivnější stres.

Iii. Drážkovaná válečková ložiska (válcová ložiska)

A. Popište design a strukturu of Cylindrical Roller Bearings

Válcová ložiska válce jsou navržena pro přenášení radiálních zatížení a jsou konstruována s válcovými válci umístěnými mezi dvěma závodníky (vnitřní a vnější kroužky). Na rozdíl od kuličkových ložisek, která používají sférické kuličky, používají válcová ložiska válce, které jsou v přímém kontaktu s dráhami, což zvyšuje kapacitu zatížení ložiska.

Hlavní komponenty válcového ložiska jsou:

1. Vnitřní rasa : Vnitřní kroužek, který se hodí na šachtu.
2. Vnější rasa : Vnější kroužek, který se hodí do pouzdra.
3. Válečky : Válcové válce, které jsou v kontaktu s dráhami a mohou nést těžší radiální zatížení než koule.
4. Klec nebo spacer : Tato součást odděluje válečky a zajišťuje, aby zůstaly rovnoměrně rozmístěny a zabraňovaly přímému kontaktu, což by mohlo zvýšit tření.

Cylindrická válecská ložiska obvykle přicházejí v designu s jedním řadou i s více řadami, přičemž nejběžnější je jednovátkový design. Válečky jsou zarovnány v jednom řádku, ale konfigurace s více řadami mohou poskytnout další kapacitu ložiska zatížení, která je užitečná v těžkých aplikacích.

B. Diskutujte o nakládací kapacitě (především radiální)

Válcová ložiska jsou navržena především pro podporu radiální zatížení , a jejich kapacita přenášení zatížení je obecně vyšší než kapacita kuliček v důsledku větší kontaktní plochy mezi válci a závodníky. Klíčové charakteristiky zatížení ve válcových ložiscích jsou:

• Radiální zatížení : Válcová válečková ložiska mají a Vyšší radiální zatížení ve srovnání s ložiskami s hlubokou drážkou. Díky tomu jsou vhodné pro aplikace s vysokými radiálními silami, jako jsou těžké stroje, průmyslové převodovky a motorové hřídele.

• Axiální zatížení : Válcová válečková ložiska mají a lower axial load capacity compared to angular contact ball bearings and deep groove ball bearings. While they can handle some axial load, they are better suited for applications where axial forces are not predominant.

Porovnání kapacity zatížení (příklad):

C. Běžné aplikace (převodovky, těžké stroje)

Válcová ložiska se běžně používají v aplikacích, kde je potřeba vysoká radiální zatížení, například:

• Převodovky : Vysoká radiální zatížení způsobuje, že válcová ložiska je ideální pro převodovky, zejména v průmyslových strojích, kde se přenáší velká zatížení přes ozubená kola.
• Těžké stroje : V aplikacích, jako jsou jeřáby, stavební zařízení a těžební stroje, se na podporu velkých radiálních zatížení používají válcová ložiska válce.
• Elektrické motory : I když se obvykle nepoužívají ve vysokorychlostních motorech kvůli omezením rychlosti, válcová válcová ložiska se používají ve větších průmyslových motorech, které zpracovávají těžká zatížení.
• Rolling Mills : Tato ložiska se nacházejí v aplikacích, jako jsou válcovací mlýny a další těžká zpracovatelská zařízení kvůli jejich schopnosti přenášet silná radiální zatížení.

D. Výhody: Vysoká radiální zatížení

Válcová ložiska válce nabízejí několik klíčových výhod:

1. Vysoká radiální zatížení : Jejich válcové válce jim umožňují podporovat mnohem vyšší radiální zatížení než ložiska s hlubokými drážky, což z nich činí ideální volbu pro těžké aplikace.
2. Dobrý výkon při těžkých operacích : Jsou vhodné pro aplikace zahrnující vysoké zatížení a mírné rychlosti, například v průmyslových strojích a velkých mechanických zařízeních.
3. Všestranný v těžkých průmyslových aplikacích : Jejich robustní design umožňuje použití válcových ložisků v široké škále průmyslových odvětví, včetně automobilového průmyslu, konstrukce, těžby a výroby oceli.

E. Nevýhody: nízká axiální zatížení, která není vhodná pro vysoké rychlosti ve srovnání s kuličkovými ložiskami

Navzdory své silné kapacitě přenášení zatížení mají válcová ložiska válce omezení:

1. Nízká axiální zatížení : I když mohou podporovat určité axiální zatížení, jejich axiální zatížení je ve srovnání s ložiskami úhlových kontaktů omezená. Díky tomu jsou nevhodné pro aplikace, které vyžadují významné axiální zpracování zatížení.
2. Omezení rychlosti : Válcová ložiska válce nejsou obecně vhodná pro vysokorychlostní aplikace, protože válečky vytvářejí více tření ve srovnání s kuličkovými ložisky. Třecí síly se zvyšují s rychlostí, což vede k tvorbě tepla a sníženou účinnost při vyšších otáčkách rotace.
3. Méně kompaktní než kuličková ložiska : Vzhledem k válcovému tvaru válců mají válcová ložiska tendenci být objemnější než kulička s hlubokým drážkou. To může být omezení v prostorových aplikacích.

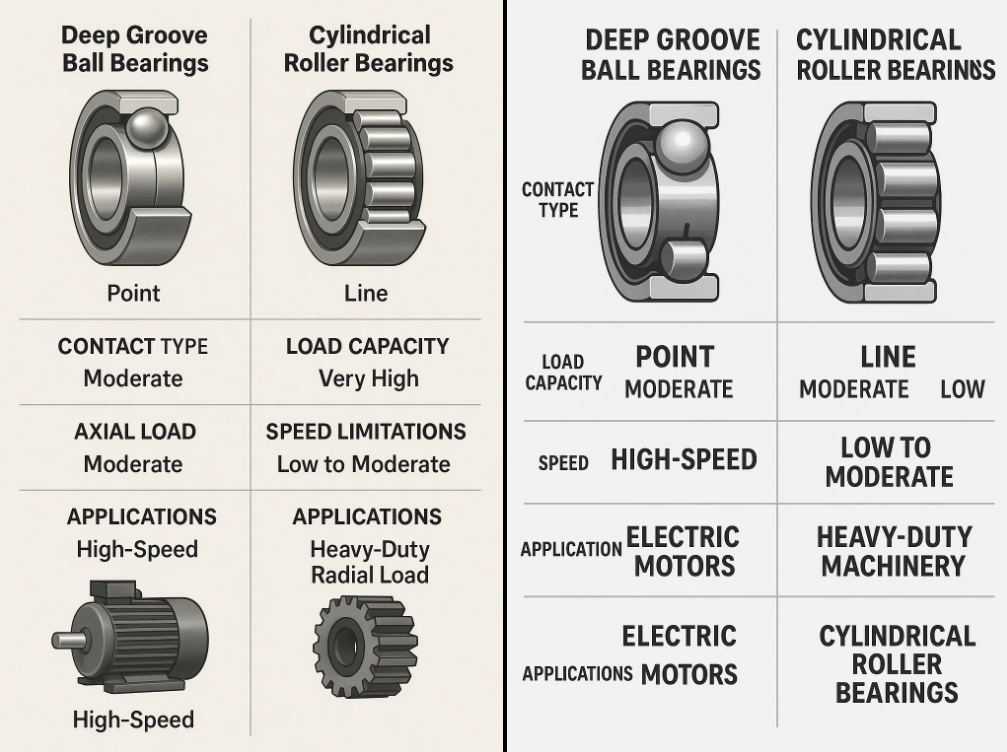

IV. Klíčové rozdíly

A. Typ kontaktu (bod vs. linie)

Jedním z primárních rozdílů mezi ložiskami s hlubokým drážkou a válcovými ložiskami je typ kontaktu mezi válcovacími prvky a závodníky.

• Hluboká ložiska kuliček : Kontakt mezi míčky a závodníky je bodový kontakt . To znamená, že pouze malý bod míče se dotkne závodníky v daném okamžiku. To má za následek nižší tření, ale také znamená, že zatížení je distribuováno na menší ploše, která může omezit zatížení ložiska, zejména pro těžší radiální zatížení.

• Válcová ložiska : Naproti tomu používání válcových ložisek s válci Kontakt linky mezi válcovými válci a závodníky. Tato větší kontaktní oblast umožňuje ložisku zpracovávat mnohem vyšší radiální zatížení než kuličková ložiska, což z nich činí ideální pro těžké aplikace.

B. nakládací kapacita (radiální a axiální)

Zátěžová kapacita obou ložisek se výrazně liší díky jejich strukturálním návrhům.

• Radiální zatížení :

  • Hluboká ložiska kuliček : Mírná radiální zatížení. Tato ložiska zvládnou radiální zatížení efektivně, ale jsou omezena ve srovnání s válcovými ložisky.
  • Válcová ložiska : Velmi vysoká radiální zatížení v důsledku kontaktu mezi válci a závodníky. Tento design jim umožňuje nést mnohem větší radiální zatížení.

• Axiální zatížení :

  • Hluboká ložiska kuliček : Mírná axiální zatížení. Tato ložiska zvládnou jak radiální, tak axiální zatížení, ale jsou omezenější při manipulaci s axiálními zatíženími ve srovnání se specializovanými typy ložisek, jako jsou úhlové kontaktní ložiska.
  • Válcová ložiska : Nízká axiální zatížení. Zatímco tato ložiska mohou podporovat určité axiální zatížení, jejich primární síla spočívá v radiální manipulaci s zatížením, takže je nevhodná pro aplikace, kde se jedná o významné axiální zatížení.

Porovnání kapacity zatížení (příklad):

C. Omezení rychlosti

Schopnosti rychlosti jsou dalším klíčovým rozlišováním mezi dvěma typy ložisek:

• Hluboká ložiska kuliček : Tato ložiska jsou navržena pro vysokorychlostní aplikace. Vzhledem k bodovému kontaktu mezi míčky a závodníky je menší tření, což umožňuje plynulejší rotaci a rychlejší rychlosti. Díky tomu jsou vhodné pro aplikace, jako jsou elektrické motory, kde jsou běžné vysoké rychlosti.

• Válcová ložiska : Zatímco válcová ložiska mohou zvládnout těžká zatížení, jsou obecně Nepřídní pro vysokorychlostní aplikace . Kontakt vedení mezi válci a závodníky vede k většímu tření ve srovnání s kuličkovými ložisky, což zvyšuje tvorbu tepla a omezuje jejich rychlostní schopnosti. Tato ložiska se obvykle používají v aplikacích s nízkou až střední rychlostí, kde převládají těžká radiální zatížení.

D. Aplikace

Primární aplikace hlubokých kuličkových ložisek a válcových válečků se také liší díky jejich příslušným zatížením a rychlostním charakteristikám:

• Hluboká ložiska kuliček :

  • Běžně se používá v vysokorychlostní Aplikace, jako jsou elektrické motory, čerpadla, ventilátory a automobilové komponenty.
  • Vhodné pro obecné strojní a přesné nástroje, kde se jedná o radiální i mírné axiální zatížení.

• Válcová ložiska :

  • Preferováno v těžké aplikace Stejně jako průmyslové převodovky, velké motory, větrné turbíny a stavební stroje.
  • Obvykle se používá v systémech, které zahrnují Vysoká radiální zatížení ale nižší rychlosti, jako jsou válcovací mlýny, drtiče a velké stroje v těžebním a ocelářském průmyslu.

Shrnutí aplikace:

V. Kdy použít které

A. Scénáře upřednostňující hluboké drážky kuličkové ložiska

Hluboká kulická ložiska jsou všestranným a široce používaným typem ložiska, vhodný pro různé aplikace. Zde jsou scénáře, ve kterých by byla preferovaná volba kulička Deep Groove:

1. Vysokorychlostní aplikace : Pokud aplikace vyžaduje vysokorychlostní rotaci, ložiska s hlubokými drážky jsou ideální volbou díky jejich nízkému tření a schopnosti pracovat při vyšších rychlostech s menší tvorbou tepla. Mezi běžné příklady patří:

   • Elektrické motory
   • Fanoušci
   • Elektrické nářadí

2. Lehké až střední radiální a axiální zatížení : V aplikacích, kde jsou přítomna radiální i mírná axiální zatížení, vynikají s hlubokými drážkovými kuličkami, protože mohou podporovat oba typy zatížení současně. Některé příklady zahrnují:

   • Čerpadla (odstředivý)
   • Dopravní systémy
   • Automobilové komponenty (např. Alternátory, rozbočovače kol)

3. Nízká údržba Applications : Pokud je nízká údržba klíčovým požadavkem, jsou kulička s hlubokým drážkou skvělou volbou díky jejich uzavřeným nebo stíněným návrhům, které jim pomáhají chránit před nečistotami, prachem a vlhkostí. Díky tomu jsou ideální pro:

   • Domácnost spotřebiče (např. pračky, chladničky)
   • Systémy HVAC
   • Průmyslové vybavení S minimálními potřebami údržby

4. Kompaktní aplikace : Pokud je prostor omezen, jsou s hluboká kulička s hlubokými drážky dobrou volbou kvůli jejich relativně malému a kompaktnímu designu. Aplikace mohou zahrnovat:

   • Malé motory
   • Robotika
   • Kompaktní stroje a instrumentace

B. Scénáře upřednostňující válcová válečková ložiska

Cylindrická válecská ložiska jsou preferována v situacích, kdy je běžná těžká radiální zatížení, ale rychlost není primárním problémem. Zde jsou typické scénáře, kde válcová ložiska vynikají:

1. Radiální zatížení těžkého Applications : Pokud aplikace vyžaduje ložisko, které vydrží vysoké radiální zatížení, válcová ložiska jsou nejlepší volbou díky jejich vyšší zatížení. Mezi běžné příklady patří:

   • Průmyslové převodovky (např. V továrnách nebo těžbě)
   • Stavební stroje (např. jeřáby, rypadlo)
   • Válečky and conveyor systems v těžkých průmyslových odvětvích

2. Nízký až střední Speed Applications : Válcová ložiska válce jsou vhodná pro aplikace s nižší až střední rychlostí, kde lze jejich vysokou radiální zatížení plně využít bez omezení vysokorychlostního provozu. Příklady zahrnují:

   • Větrné turbíny
   • Herce-Duty Motors
   • Velké průmyslové fanoušky

3. Situace s vysokým šokem : Válcová ložiska válce jsou vhodná pro aplikace, kde jsou ložiska vystavena nárazu nebo silám s vysokým dopadem. Jejich robustní design jim umožňuje absorbovat takové síly lépe než kuličková ložiska s hlubokým drážkou. Některé příklady zahrnují:

   • Těžební zařízení
   • Stroje zpracování kovů
   • Železniční a dopravní systémy

4. Těžké stroje in Harsh Environments : Pokud provozní podmínky zahrnují vysokou úroveň kontaminace, nečistot nebo prachu, válcové válečky (zejména utěsněné typy) se používají v těžkých strojích a průmyslových prostředích. Patří sem:

   • Ocelové mlýny
   • Rypadlo
   • Drtiče

Rychlé srovnání scénářů:

Vi. Klíčové rozdíly a aplikace

A. Shrňte klíčové rozdíly a aplikace

Chcete -li se zabalit, pojďme rychle rekapitovat klíčové rozdíly mezi Hluboká ložiska kuliček and válcová ložiska :

• Typ designu a kontaktu :

  • Hluboká ložiska kuliček Použijte bodový kontakt mezi koulemi a závodníky, což má za následek nižší tření a schopnost pracovat při vysokých rychlostech, ale s mírnými kapacitami zatížení.
  • Válcová ložiska Použijte kontakt mezi válci válců a závodníky, což jim umožňuje podporovat mnohem vyšší radiální zatížení, ale omezit jejich rychlostní schopnosti a manipulaci s axiálním zatížením.

• Nakládací kapacita :

  • Hluboká ložiska kuliček Zvládejte radiální i axiální zatížení, ale jsou vhodnější pro mírné zatížení a vysokorychlostní aplikace.
  • Válcová ložiska Excel v manipulaci Vysoká radiální zatížení ale nejsou navrženy pro významné axiální zatížení nebo vysokorychlostní rotaci.

• Rychlost a údržba :

  • Hluboká ložiska kuliček jsou ideální pro vysokorychlostní a nízkou údržbu, díky čemuž jsou vhodné pro elektrické motory, ventilátory a domácnosti.
  • Válcová ložiska jsou lépe vhodné pro těžkopádné, nízko-až střední rychlostní aplikace, kde je rozhodující radiální zatížení, například v průmyslových převodovkách, těžebních strojích a velkých motorech.

B. Zdůrazněte důležitost výběru správného ložiska pro optimální výkon

Výběr správného typu ložiska je zásadní pro zajištění optimálního výkonu, dlouhověkosti a spolehlivosti stroje nebo zařízení. Použití nesprávného ložiska v dané aplikaci může vést k několika otázkám, včetně předčasného opotřebení, selhání a neefektivního provozu, což může nakonec vést k nákladným opravám a prostoji.

Například použití Hluboká ložiska kuliček V těžkých průmyslových strojích, kde by převládala vysoká radiální zatížení k přetížení, nadměrné teploty a předčasné selhání. Na druhou stranu, použití válcová ložiska Ve vysokorychlostních aplikacích by omezilo výkon, protože tato ložiska nejsou navržena tak, aby zvládla rychlosti, při kterých mohou kulička fungovat.

Abychom se těmto problémům vyhnuli, je nezbytné:

• Zvažte požadavky na zatížení (Radial vs. Axial).
• Účtovat provozní rychlost a potenciální potřeba vysokorychlostního provozu.
• Vyhodnotit životní prostředí ve kterém bude ložisko fungovat (např. Teplota, kontaminace atd.).
• Faktor v potřebách údržby a odolnost vůči dlouhodobému použití.
